Pool-Wärmepumpe anschließen: Reihenfolge, Bypass und Strom
Wo die Wärmepumpe in den Filterkreislauf gehört, wie ein Bypass aufgebaut ist und was beim Überwintern wichtig ist.
Wo kommt die Wärmepumpe in den Kreislauf?
Die Pool-Wärmepumpe wird hinter Filterpumpe und Filter in die Leitung zurück zum Becken eingebunden, idealerweise über einen Bypass. Eine Dosieranlage, ein Chlorinator oder eine Salzelektrolyse kommt erst danach, damit konzentrierte Chemie nicht durch den Wärmetauscher fließt.
Der Grund für diese Reihenfolge ist einfach: Die Wärmepumpe bekommt so gefiltertes Wasser ohne Laub und Schmutz, und die Pflegechemie wird erst im Becken verdünnt. Wie lang die Leitungen sein dürfen und welchen Durchfluss das Gerät braucht, steht in der Herstelleranleitung.
Der Weg des Wassers im Überblick
Skimmer und Bodenablauf
Das Wasser wird aus dem Becken angesaugt und zur Technik geführt.
Filterpumpe und Filter
Die Pumpe treibt den Kreislauf an, der Filter hält Schmutz zurück.
Wärmepumpe
Das gefilterte Wasser nimmt im Wärmetauscher die Wärme auf.
Dosierung und Rücklauf
Erst danach folgen Desinfektion und Einlaufdüsen zurück ins Becken.

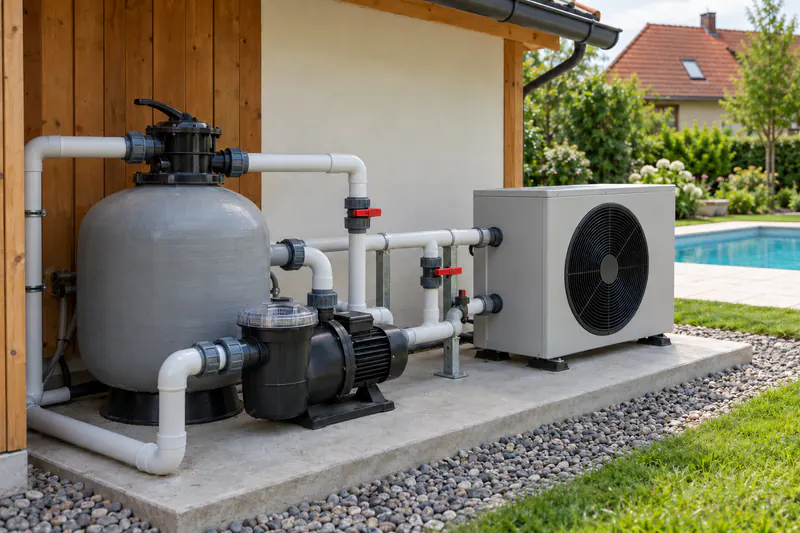

Bypass für die Pool-Wärmepumpe: so funktioniert er
Ein Bypass ist eine Umgehung. In der Hauptleitung sitzt ein Ventil, davor zweigt eine Leitung zur Wärmepumpe ab, dahinter kommt sie zurück. Auch Zu- und Ablauf zur Wärmepumpe haben jeweils ein Ventil. Mit diesen Absperrventilen lenken Sie das Wasser:
- Heizbetrieb: Hauptventil teilweise schließen, so fließt die nötige Menge durch die Wärmepumpe
- Rückspülen des Filters: Wärmepumpe abkoppeln, damit kein Schmutz in den Wärmetauscher gelangt
- Wartung und Winter: Gerät komplett absperren und entleeren, der Filterbetrieb läuft weiter
Die richtige Durchflussmenge gibt der Hersteller vor. Zu wenig Durchfluss lässt das Gerät in die Störung gehen, zu viel senkt die Temperaturerhöhung pro Durchgang. Zeigt Ihr Gerät Ein- und Austrittstemperatur des Wassers an, hilft das beim Einstellen.
Verrohrung und Aufstellplatz
Leitungen kurz und entleerbar planen
Verbunden wird meist mit Poolrohr aus PVC und den Verschraubungen, die dem Gerät beiliegen. Kurze Wege sparen Wärmeverluste und Druck. Planen Sie die Leitungen so, dass sie sich im Herbst vollständig entleeren lassen.
Untergrund, Luft und Kondenswasser
Die Wärmepumpe braucht einen festen, ebenen Untergrund und freie Luftzufuhr. Die kalte Abluft sollte nicht gegen eine Wand oder Hecke blasen und nicht in Richtung Terrasse. Beim Betrieb entsteht Kondenswasser, das ungehindert ablaufen muss. Abstände zu Wänden nennt die Herstelleranleitung. Wie laut verschiedene Bauarten sind, steht auf der Seite Inverter oder On/Off.
Stromanschluss und Steuerung
Der Elektroanschluss ist Sache eines befugten Elektrotechnikers. Er legt die Zuleitung, sorgt für die Absicherung und den Fehlerstromschutz nach den Vorgaben des Herstellers. Wichtig im Alltag: Die Wärmepumpe darf nur heizen, wenn Wasser fließt. Das stellen ein Durchflussschalter im Gerät oder eine gemeinsame Steuerung mit der Filterpumpe sicher.
Bei einer Pool-Wärmepumpe sitzt der Kältekreis komplett im Gerät, beim Anschluss wird er nicht geöffnet. Sollte doch einmal eingegriffen werden müssen, ist dafür eine Ausbildung und Zertifizierung im Bereich Kältetechnik nötig.
Pool-Wärmepumpe überwintern
Frost ist der größte Feind des Wärmetauschers. Bleibt Wasser im Gerät, kann es beim Gefrieren Schaden anrichten. So gehen Sie am Ende der Saison vor:
- Wärmepumpe ausschalten und die Stromversorgung trennen.
- Ventile am Bypass schließen, Hauptventil öffnen.
- Verschraubungen an Zu- und Ablauf lösen, bis kein Wasser mehr austritt.
- Gerät vor Laub und Schnee schützen, aber nicht luftdicht einpacken.
Die genaue Anleitung steht im Handbuch Ihres Geräts. Im Frühjahr gehen Sie den umgekehrten Weg und prüfen dabei die Dichtungen. Ob sich in Ihrer Situation eine andere Poolheizung ergänzend lohnt, etwa ein Solarabsorber, klären Sie am besten gleich mit.
Fragen zum Anschluss der Pool-Wärmepumpe
Wie schließe ich eine Wärmepumpe am Pool an?
Die Wärmepumpe kommt in die Leitung zurück zum Becken, also hinter Filterpumpe und Filter. Eine Dosier- oder Desinfektionsanlage folgt erst nach der Wärmepumpe. Eingebunden wird das Gerät am besten über einen Bypass, den Stromanschluss übernimmt ein befugter Elektrotechniker.
Brauche ich unbedingt einen Bypass?
Ohne Bypass fließt das gesamte Filterwasser durch die Wärmepumpe. Mit Bypass stellen Sie die Durchflussmenge passend zum Datenblatt ein, können das Gerät zur Wartung abkoppeln und den Filter rückspülen, ohne die Wärmepumpe zu belasten. Deshalb ist er bei fest installierten Anlagen sehr zu empfehlen.
Wie überwintere ich eine Pool-Wärmepumpe?
Gerät ausschalten und vom Strom trennen, die Ventile am Bypass so stellen, dass kein Wasser mehr zur Wärmepumpe fließt, und die Verschraubungen am Gerät öffnen, damit der Wärmetauscher vollständig leerläuft. Danach das Gerät vor Laub und Schnee schützen, ohne es luftdicht zu verpacken. Maßgeblich ist die Anleitung des Herstellers.
Darf ich die Pool-Wärmepumpe selbst anschließen?
Die Wasserseite können geübte Heimwerker oft selbst verrohren. Der Stromanschluss gehört in die Hände eines befugten Elektrotechnikers, und am Kältekreis darf nur zertifiziertes Fachpersonal arbeiten. Prüfen Sie außerdem, ob die Garantiebedingungen des Herstellers eine fachgerechte Montage verlangen.
